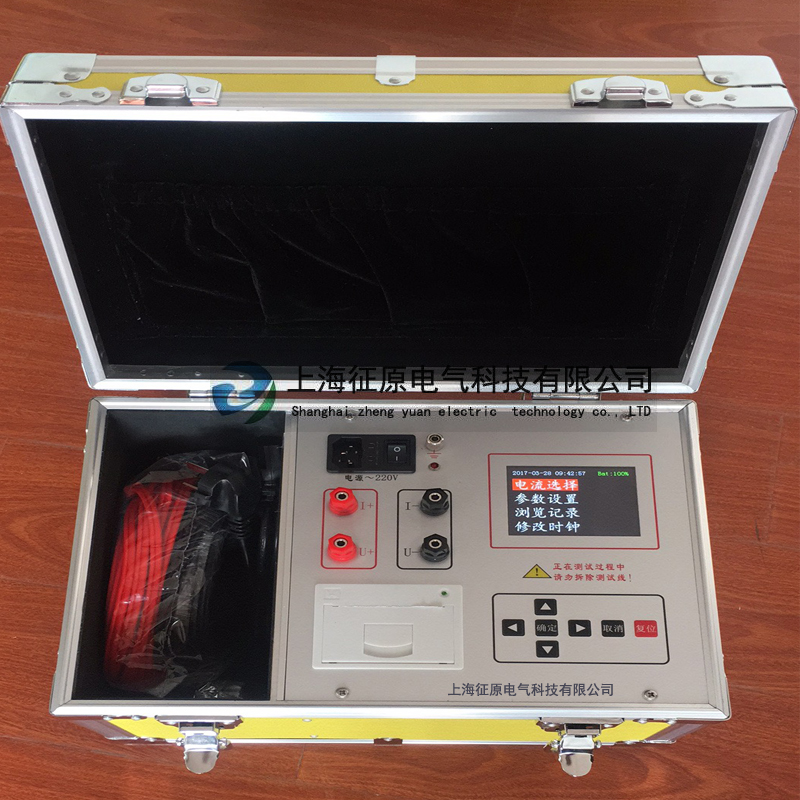

變壓器繞組的直流電阻測試是變壓器在交接、大修和改變分接開關后，必不可少的試驗項目。通過測量變壓器繞組的直流電阻，可以檢查出引線的焊接或連接質量，繞組有無匝間短路或開路，以及分接開關的接觸是否良好等情況。在以前對直阻的測量均采用QJ44雙臂電橋來測量，而這類電橋的測量電流為毫安級，測量起來時間需要很長，而且精度也較低。為了改變這種狀況，縮短測量時間以及減輕測試人員的工作負擔，本公司開發了ZYZC-3A直流電阻快速測試儀。
一、直流電阻快速測試儀產品是取代直流單、雙臂電橋的高精度換代產品。儀器采用了先進的開關電源技術，其測量速度比電橋快一百多倍，顯示部分由四位半YCD液晶顯示測量結果，三位半LCD液晶顯示環境溫度或測試電流值，克服了其它同類產品由YED顯示值在陽光下不便讀數的缺點，同時具備了自動消弧功能。本儀器具有測速快、精度好、顯示直觀、抗干擾能力強、體積小、耗電省、測試數據穩定可靠、不受人為因素影響等優點。儀器內裝可充電電池組（12V），交直流兩用，便于現場及野外測試。
本產品符合DYT 845.3-2004《電阻測量裝置通用技術條件 第3部分直流電阻測試儀》的要求。
二、ZYZC-3A直流電阻快速測試儀產品特性
1. 測試速度快：本儀器最大輸出充電電流可達3A，測量時能有效地補償大電感設備電流慣性，加速了鐵芯飽和，從而縮短了充電時間，提高了測試速度，比傳統儀器單、雙臂電橋快幾百倍。
2. 準確度高：本儀器除了采用先進的四端子測量法外，而且還采用先進的恒流電源技術，使得對感性負載充電電流保持在一個相對的穩定值，抗感能力穩定，抗干擾能力強，進而保證了測量準確度。并且采用國外進口優質元器件，測量結果準確度高，重復性好。
3. 測量范圍廣：電阻測量范圍為1μΩ～2KΩ，量程廣。
4. 交直流兩用：本儀器內附可充電電池組，交直流供電，便攜式設計，使用、攜帶方便。
三、ZYZC-3A直流電阻快速測試儀產品參數
1.使用條件：
環境溫度：0℃～40℃；
相對溫度：≤85%RH。
2．測量范圍：
本機共設置六檔量程，分別為：
1μΩ～20mΩ；
20 mΩ～200mΩ；
0.2Ω～2Ω；
2Ω～20Ω；
20Ω～200Ω；
200Ω～2kΩ。
3．測量精度：0.2級。
4．分辨率：1μΩ。
5．恒流源：
3A(1μΩ～20mΩ、20 mΩ～200mΩ、0.2Ω～2Ω)；
300mA(2Ω～20Ω)；
30mA(20Ω～200Ω)；
3mA(200Ω～2kΩ)。
6．工作電壓：
直流：11V～14V；
交流：220V。
7．功耗：≤15W
8．外形尺寸：365 mm×330 mm×180mm。
9．重量：5kg(含測試鉗和測試線)。
