YBL-III氧化鋅避雷器帶電測試儀是用于檢測氧化鋅避雷器各項相關電氣參數的專用儀器，廣泛應用于氧化鋅避雷器的在線監測（帶電測試）和實驗室（停電檢修）測試。滿足中華人民共和國電力行業標準《DL474.5-92現場絕緣試驗實施導則—避雷器試驗》的技術要術。
本儀器采用微電腦采樣、控制技術，可測量氧化鋅避雷器工頻電壓下的全電流、三次諧波、阻性電流、阻性電流峰值、容性電流、有功功率等;并顯示電壓、電流的波形;打印測試結果。

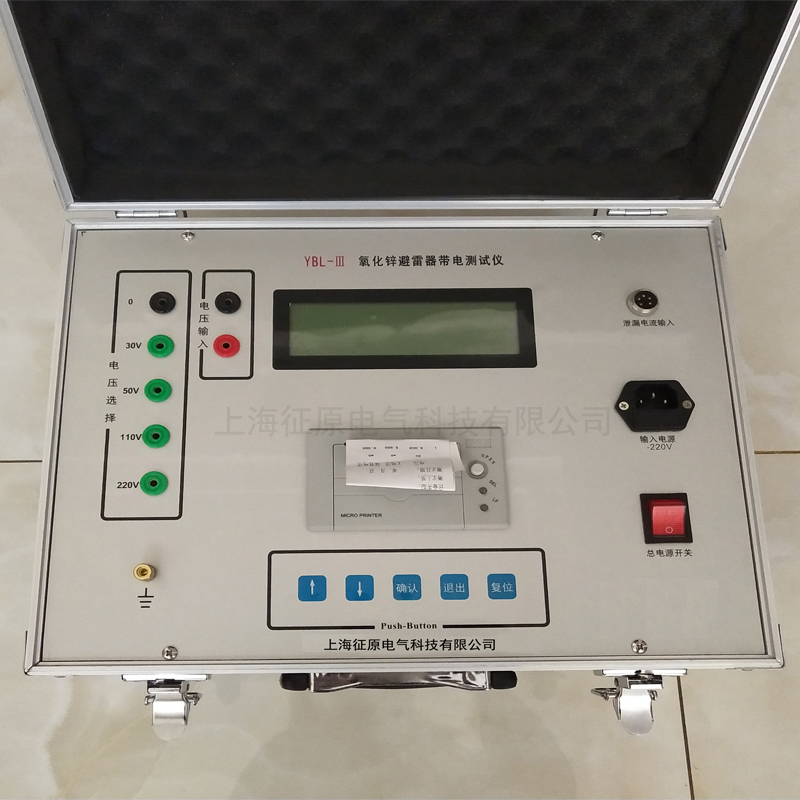

一、YBL-III氧化鋅避雷器帶電測試儀儀器面板結構圖
1、安全接地端；
2、電流信號輸入端；
3、電壓信號輸入端；
4、電源插座；
5、大屏幕液晶；
6、電源開關；
7、微型打印機；
8、菜單操作鍵；
二、YBL-III氧化鋅避雷器帶電測試儀主要技術指標
1、測量參數及范圍
試驗電壓：6-500kV
三次諧波電壓：kV
全電流（峰值）：0～20mA
三次諧波電流：0～20mA
阻性電流（峰值）：0～20mA
阻性電流峰值：0～20mA
容性電流（峰值）：0～20mA
顯示電壓及全電流波形
避雷器功耗：0～8W
2、測量誤差：
試驗電壓：±5%
全電流：±2%
阻性電流：±5%
容性電流：±5%
避雷器功耗：±5%
3、輸入信號：
電壓信號（PT的低壓測）： AC 5～200V
電流信號： AC 0～20mA
4、工作電源：
本儀器采用微電腦采樣、控制技術，可測量氧化鋅避雷器工頻電壓下的全電流、三次諧波、阻性電流、阻性電流峰值、容性電流、有功功率等;并顯示電壓、電流的波形;打印測試結果。
本儀器采用大屏幕液晶顯示，漢字菜單提示操作，可提供現場的接線顯示,使人機交換功能更強。本儀器具有接線簡單、測量精度高、可靠性強等特點。
一、YBL-III氧化鋅避雷器帶電測試儀儀器面板結構圖
1、安全接地端；
2、電流信號輸入端；
3、電壓信號輸入端；
4、電源插座；
5、大屏幕液晶；
6、電源開關；
7、微型打印機；
8、菜單操作鍵；
二、YBL-III氧化鋅避雷器帶電測試儀主要技術指標
1、測量參數及范圍
試驗電壓：6-500kV
三次諧波電壓：kV
全電流（峰值）：0～20mA
三次諧波電流：0～20mA
阻性電流（峰值）：0～20mA
阻性電流峰值：0～20mA
容性電流（峰值）：0～20mA
顯示電壓及全電流波形
避雷器功耗：0～8W
2、測量誤差：
試驗電壓：±5%
全電流：±2%
阻性電流：±5%
容性電流：±5%
避雷器功耗：±5%
3、輸入信號：
電壓信號（PT的低壓測）： AC 5～200V
電流信號： AC 0～20mA
4、工作電源：
AC 220V±10% 50Hz
