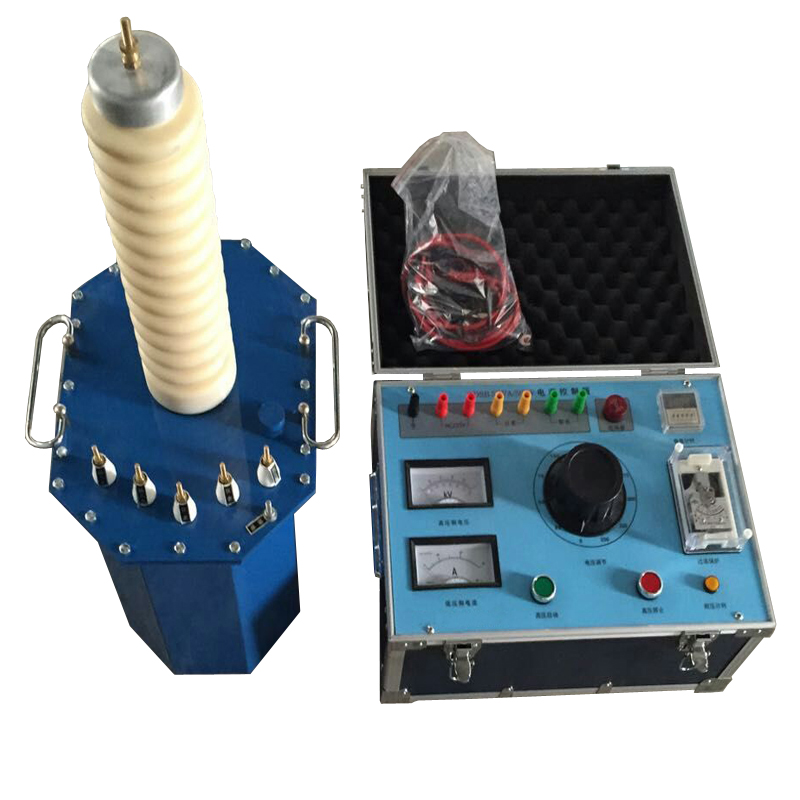

工頻交流50KV耐電壓測試儀操作步驟及注意事項
耐壓測試儀的基本原理：把一個高于正常工作的電壓加在被測設備的絕緣體上，并持續一段規定的時間，如果其間的絕緣性足夠好，加在上面的電壓就只會產生很小的漏電流。如果一個被測設備絕緣體在規定的時間內，其漏電電流保持在規定的范圍內，就可以確定這個被測設備可以在正常的運行條件下安全運行。
交流0-5KV耐電壓測試儀操作步驟
操作者坐椅和腳下必須墊好橡膠絕緣墊，只有在測試燈熄滅狀態下，無高壓輸出方可進行被測機型連接或拆卸操作.
1．測試前對儀器進行校準，（方法：漏電電流5mA狀態下，用700KΩ陶瓷電阻跨接于地線夾同高壓測試棒探頭之間至儀器報警為準.
2.連接被測機型是在確定電壓表為“0”，測試燈滅狀態下將儀器地線夾夾緊被測機散熱架，并按下被測機型的電源開關.
3.設定儀器測試條件：A、電壓：3500V；B、漏電流：5mA；C、測試時間定時為：流水線生產時4秒.
4.將測試棒探頭緊貼電源線頭的任一交流輸入金屬插片.
5.按下啟動鍵觀察測試結果，在設定時間內，超漏燈不亮，測被測機型為合格.
6.如果被測機型超過設定漏電流值，則儀器自動切斷輸出電壓，同時鋒鳴器報警，超漏燈亮，則被測機型為不合格，按下復位鍵即可清除報警聲，再測試時應重新按啟動鍵.
工頻交流50KV耐電壓測試儀使用注意事項
1.操作者腳下墊絕緣橡皮墊，戴絕緣手套，以防高壓電擊造成生命危險；
2.儀器必須可靠接地；
3.在連接被測體時，必須保證高壓輸出“0”及在“復位”狀態；
4.測試時，儀器接地端與被測體要可靠相接，嚴禁開路；
5.切勿將輸出地線與交流電源線短路，以免外殼帶有高壓，造成危險；
6.盡可能避免高壓輸出端與地線短路，以防發生意外；
7.測試燈、超漏燈、一旦損壞，必須立即更換，以防造成誤判；
8.排除故障時，必須切斷電源；
9.儀器空載調整高壓時，漏電流指示表頭有起始電流，均屬正常，不影響測試精度.
10.儀器避免陽光正面直射，不要在高溫潮濕多塵的環境中使用或存放.
