大電流發生器電路解說
恒流源、交流恒流源、直流恒流源、電流發生器、大電流發生器又叫電流源、穩流源，是一種寬頻譜，高精度交流穩流電源，具有呼應速度快，恒流精度高、能長期安穩作業，合適各種性質負載(阻性、感性、容性)等長處。
首要用于檢測熱繼電器、塑殼斷路器、小型短路器及需求設定額定電流、動作電流、短路保護電流等出產場合。
運放可調恒流源電路(一)
集成運算放大器具有開環增益高和輸出阻抗低一級特點，用它做穩壓電源中的比較放大器是很抱負的。

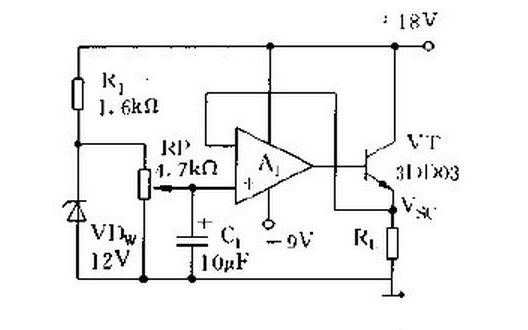

圖1-34所示，由穩壓管VDw供給的12V基準電壓通過電位器RP加到運放A1的同相輸入端，穩壓電源的輸出電壓Vsc又反應到A1的反相輸入端，當Vsc發生變化時，它與同相輸入端電壓的差值被運放放大，以操控調整晶體管VT的基極電流，改動發射極與集電極間電壓降，從而使輸出電壓保持安穩。此電路雖然簡略，但客服了取樣電阻分壓比對安穩性的影響，在不同的Vsc時有相同的反應深度，且放大器的閉環增益為1，反應最深，Vsc的安穩性好。又由于Vsc就等于同相輸入端電壓，調理電位器RP就能夠使Vsc在0～12V范圍內恣意改動。
圖1-35是運放構成的可調恒流源電路
電路中R2遠大于Rf，由于反相輸入端是虛地，且放大器輸入端電流很小，能夠認為流過R1的電流悉數流向R2，所以有Es/R1=IL[Rf/(Rf+R2)]，所以，IL與放大器參數無關為恒流源，調理R2就能夠調理恒流巨細。當RL變化時，IL可自行安穩，由于這是一個電流并聯負反應電路。
運放可調恒流源電路(二)
輸出電流可調的恒流源電路
圖 輸出電流可調的恒流源電路
用三端固定輸出集成穩壓器能夠組成恒流源電路。此時集成穩壓器本身作業于懸浮狀況。圖是一種恒流源電路實例，接在集成穩壓器輸出端和公共端之間的電阻R=R1+R2，決議了恒流源的輸出電流IO，從圖中可知，流過電阻R的電流IR=Uo1/R。為了獲得較高的功率，應選取標稱輸出電壓低的集成穩壓器來組成恒流源，在圖12中采用了CW7805。若電阻R1為1個可變電阻器，就能夠組成輸出電流可調的恒流源，為避免可變電阻器調到零時形成集成穩壓器輸出端短路，在電路中串入小電阻R2。R2值的挑選應保證在R1調到零時集成穩壓器的輸出電流小于其所答應的最大輸出電流值，即R2≥Uo1/Iomax。
